משרן כוח

מה זה Power Inductor

משרן כוח, הנקרא גם סליל משרן ומשרן משרן, הוא רכיב אלקטרוני פסיבי המורכב מחוט עגול סביב ליבה של פריט הכולל מרווח אוויר המשמש לניקוי הפלט מאספקת כוח מתג בתדר גבוה. הם נוצרים על ידי שימוש בחוטי נחושת מבודדים שמלופפים בסליל סביב חומר ליבה, בדרך כלל פריט, מה שהופך אותו למשרן פסיבי דו-טרמינלי. כאשר הזרם זורם דרך החוט, יתפתח שדה אלקטרומגנטי, וה-EMF יווצר בהתאם לקצב השינוי של השטף המגנטי. משרנים מציעים בדרך כלל קרינה מגנטית נמוכה עבור סביבות רעש נמוכות על ידי אחסון אנרגיה בשדה המגנטי שלו.

היתרונות של אינדוקטור כוח

אחסון אנרגיה:משרנים אוגרים אנרגיה בשדה מגנטי, ומאפשרים העברת אנרגיה יעילה ביישומים כמו שנאים.

סִנוּן:משמש במעגלים אלקטרוניים לסינון רעשים בתדר גבוה או אותות לא רצויים.

צימוד אינדוקטיבי:מאפשר תקשורת אלחוטית והעברת נתונים.

יַצִיבוּת:משרנים מתנגדים לשינויים מהירים בזרם, ותורמים ליציבות המעגלים האלקטרוניים.

השראות משתנה:סוגים מסוימים של משרנים מאפשרים השראות משתנה, ומספקים גמישות בתכנון המעגל.

הבית 12 העמוד האחרון 1/2

המוצרים החדישים

צור קשר

טל: +86-29-86364084
המון: +86-15249297863
Email: sales@magason-tech.com
הוסף: חדר מס' 1901, בניין מס' D, המרכז הפיננסי של צ'נבה, מס' 2566 JinQiao 2nd Road, מחוז צ'נבה, העיר שיאן, מחוז שאאנשי.

מדוע לבחור בנו

המפעל שלנו

Shaanxi Magason-tech Electronics Co., Ltd, היא יצרנית רכיבים אלקטרוניים מובילה המשלבת מו"פ, ייצור ומכירות.

התעודה שלנו

כחברת ISO 9001:2000, אנו קפדנים בבחירת ספק החומרים ולכל חומרי הגלם יש אישור RoHs & CE.

המוצר שלנו

המוצרים העיקריים שלנו כוללים שנאי אלקטרוני, משרן, ליבה מגנטית, סליל ושנאי זרם. וגם למגאסון יש משאב טוב בליבות מגנטיות שונות: ליבת Mn-Zn ו-Ni-Zn פריט, ליבת אבקת ברזל, אמורפאז וליבה ננו-גבישית.

השירות שלנו

אחת ממטרות הליבה של החברה שלנו היא מילוי צרכי הלקוח. אנו מחויבים לשירות לקוחות ולמתן רמה גבוהה של תמיכה טכנית כדי להבטיח לך הלקוח, מעצב ובעקבות זאת לרכוש את המוצר הטוב ביותר עבור היישום שלך.

סוגי משרן כוח

משרני ליבת אוויר:סלילים ללא ליבה מגנטית, המשמשים ביישומי תדרי רדיו.

משרני ליבת פריט:שימוש בחומר פריט להגברת יעילות השראות, נפוץ ביישומי חשמל.

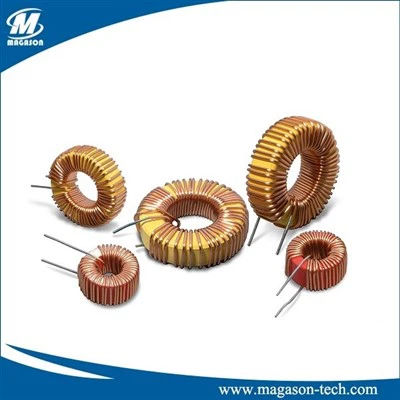

משרנים טורואידים:סלילים עגולים מלופפים סביב ליבה בצורת סופגניה, המספקים אחסון אנרגיה קומפקטי ויעיל.

משרני ליבת ברזל:סלילים מלופפים סביב ליבת ברזל, משפרים את השראות עבור יישומים כמו שנאים.

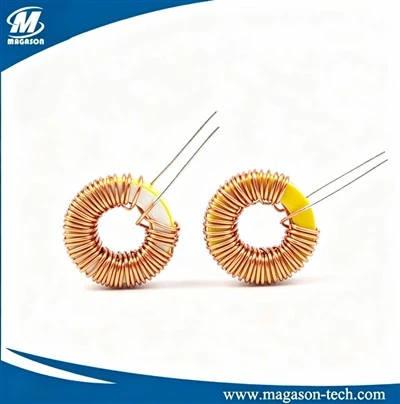

סלילי חנק:משרנים המיועדים לחסימת זרם חילופין בתדר גבוה בקווי אספקת חשמל.

משרנים משתנים:עם ליבות מתכווננות, המאפשרות השראות משתנה.

בניית משרן

משרנים מורכבים מסליל של חומרים מגנטיים המשמשים בדרך כלל לחוט נחושת מבודד עבור משרן אשר עטוף סביב ליבת הפלסטיק או חומרים פרומגנטיים.
היתרון של שימוש בחומרים פרומגנטיים הוא שהם מציעים חדירות גבוהה המסייעים בהגדלת השדה המגנטי. המשרנים עם תדר נמוך, הליבה של משרנים כאלה עשויה מפלדה שהיא למינציה כדי לעזור להפחית את זרם המערבולת. חומרי פריט רכים משמשים לבניית ליבה עבור התקן תדר שמע.
משרנים מגיעים בצורות רבות, חלק מהמשרנים משמשים לשינוי השראות, בעוד שחלק מהמשרזים משמשים לחסימת תדרים גבוהים, הליבה של משרן כזה עשויה מחרוז פריט על חוט.
משרני מתכנן עשויים מליבה מישורית. משרנים בעלי ערך קטן עשויים מאלומיניום וצורתו היא דפוס סליל ספירלי ומשרן זה משמש במעגל משולב.
ישנם משרנים מסוג ממוגן המשמשים במערכת ויסות הספק, תאורה והתקני תדר נמוך. משרנים אלה ממוגנים באופן חלקי או מלא.

ההבדל בין קבל למשרן

קבלים ומשרנים הם שניהם רכיבים אלקטרוניים פסיביים, אך הם נבדלים זה מזה במאפיינים היסודיים והיישומים שלהם:

פוּנקצִיָה
קַבָּל:אוגר אנרגיה חשמלית בשדה חשמלי בין הלוחות שלו, משחרר אותה בעת הצורך.
מַשׁרָן:אוגר אנרגיה בשדה מגנטי כאשר זרם זורם דרך הסליל שלו, משחרר אותה כאשר הזרם משתנה.

אחסון בינוני
קַבָּל: אוגר אנרגיה בשדה חשמלי בין שני לוחות מוליכים המופרדים על ידי מבודד (דיאלקטרי).
מַשׁרָן:אוגר אנרגיה בשדה מגנטי שנוצר על ידי סליל של תיל.

תגובה לשינויי זרם ומתח

קַבָּל:מתנגד לשינויים במתח (התגובתיות יורדת עם הגדלת התדר).
מַשׁרָן:מתנגד לשינויים בזרם (התגובתיות עולה עם התדירות הגוברת).

יחסי שלב

קַבָּל:מוביל את צורת גל המתח ביחס לצורת הגל הנוכחית.
מַשׁרָן:מעכב את צורת גל המתח ביחס לצורת הגל הנוכחית.

יישומים

קַבָּל:משמש במעגלי תזמון, מסננים, אחסון אנרגיה ויישומי צימוד/ניתוק.
מַשׁרָן:מועסק בשנאים, משנקים, מסננים, אגירת אנרגיה ומכשירים אלקטרוניים שונים.

כיצד לשפר את העיצוב של משרני כוח

רמות תדר מיתוג למעגלים משולבים (ICs) יש בדרך כלל טווח תדרי מיתוג בין 20 קילו-הרץ ל-2 מגה-הרץ, שהוא הרבה יותר רחב מרוסתים רבים. חומרים מסוימים (פריט, אבקת ברזל, אבקות סגסוגות מיוחדות של ברזל) משפרים את רמות התדירות. אבקת ברזל וחומרי פריט שימושיים למעבר תדר מ-100 ל-1000 קילו-הרץ. ניתן להשיג תדרי מיתוג של כ-1000 קילו-הרץ עם אבקות מיוחדות של סגסוגת ברזל וחומרי פריט.

הפחתת אובדן חשמל המטרה העיקרית של משרן היא לצמצם את אובדן החשמל באפליקציה למינימום. ערך המשרן משקף יחס הפוך לזרם האדוות, שהוא פלט זרם ה-DC העודף. ניתוח זרם האדוות יכול לעזור להפחית את הפסדי הליבה. ערך השראות גבוה יותר כאשר זרם האדוות קטן יותר וכאשר ערך השראות נמוך יותר, זרם האדוות גבוה יותר.

חישובי עומס משרן תוכנת סימולציה המסופקת על ידי היצרן מאפשרת חישובי עומס משרן של עומס זרם האדוות ועומס זרם ה-DC. על מנת למנוע בלבול, עיין במפרטי גליון הנתונים.

הפחתת התנגדות DC יש לשמור על רמת התנגדות DC נמוכה כדי למנוע הפסדי חימום תיל. משרנים נפוצים בגודל קטן עם חוטי מד קטן יכולים להגביר את ההתנגדות עקב חוטים עם קוטר קטן יותר. עליך להשתמש בשיקול דעת כדי לאזן בין התנגדות מינימלית ליכולות אחסון כוח. התנגדות DC יכולה להישמר עם עליית טמפרטורה מינימלית והשראות גבוהה בדרך כלל זקוקה לחומרי מוליכים חלופיים.

בחירת סוג משרן מתאים בעיות במשרני הספק לא מסוככים עלולות לנבוע מצימוד מתפתל מגנטית עם רכיבים קרובים ועקבות מוליכים. ניתן למנוע תרחיש זה על ידי שימוש במשרן כוח מוגן מגנטי שאינו מתוכנן עם לוחות מעגלים מעל הרכיב או עם עקבות כלשהן מתחת לרכיבים. הצבת מרווח אוויר בין רכיבים יכולה לפתור את הבעיה.

מהם היישומים של משרנים בחיים האמיתיים

משרן הוא רכיב אלקטרוני פסיבי שאוגר אנרגיה בצורה של שדה מגנטי. במילים פשוטות, משרן מורכב מלולאת תיל או סליל המשמשים לשליטה על דוקרנים חשמליים על ידי אחסון זמני של אנרגיה ולאחר מכן שחרורה חזרה למעגל דרך שדה אלקטרומגנטי. למשרנים יש מגוון רחב של יישומים. הם משמשים במעגלי כוונון, חיישנים, התקני אחסון אנרגיה, מנועי אינדוקציה, שנאים, מסננים, משנקים, חרוזי פריט וממסרים. הם ממלאים תפקיד משמעותי בשידורים חשמליים בהתבסס על הדרישות שלהם.

כוונון מעגלי
משרנים משמשים במעגלי כוונון לבחירת התדר הרצוי. במעגל מכוון, קבל מחובר יחד עם המשרן, במקביל או בסדרה. התדר של מעגל הכוונון שבו התגובה הקיבולית שווה לתגובת האינדוקטיבית (XC=XL) נקראת 'תדר תהודה'. מכשירים אלקטרוניים כגון מעגלי כוונון רדיו וטלוויזיה משתמשים בקבלים יחד עם המשרן כדי לשנות את התדר ולבחור בתוך מספר ערוצי תדר.

חיישנים
חיישני קירבה אינדוקטיביים אמינים מאוד בפעולה והם חיישן ללא מגע. חיישן אינדוקטיבי הוא חיישן מסוג ללא מגע, המסייע בזיהוי עצמים מתכתיים. זה יכול לחוש חומרים ברזליים כמו גם חומרים לא ברזליים. טווח החישה הוא עד 100 מ"מ.

אחסון אנרגיה
משרנים יכולים לאחסן אנרגיה לפרק זמן קצר מכיוון שהאנרגיה הנאגרת כשדה מגנטי תיעלם כאשר אספקת החשמל תוסר. האנרגיה האצורה במשרן נובעת מהשדה המגנטי שנוצר מהזרם שזורם דרכו. ככל שהזרם דרך המשרן משתנה, השדה המגנטי משתנה גם הוא, ואנרגיה אוגרת או משתחררת.

מנועי אינדוקציה
במנועי אינדוקציה, הציר במנוע יסתובב עקב נוכחות השדה המגנטי שנוצר עקב זרם חילופין. מנוע אינדוקציה פועל באמצעות אלקטרומגנטים ליצירת שדה מגנטי מסתובב. שדה זה משרה זרם חשמלי ברוטור, אשר יוצר את השדה המגנטי שלו. האינטראקציה בין שני השדות גורמת לסיבוב של הרוטור, ולמעשה מסתובב סביב המנוע.

רוֹבּוֹטרִיקִים
ניתן לעצב שילוב של מספר משרנים עם שדה מגנטי משותף לכדי שנאי. רובוטריקים אינם מסתמכים על התכונות האינדוקטיביות של מעגל חשמלי להעברת אנרגיה. במקום זאת, הם משתמשים באינדוקציה מגנטית, מה שהופך אותם ליעילים יותר ומאפשר להם להעביר מתחים גבוהים יותר עם פחות אובדן.

מסננים
משרנים בשילוב עם קבלים ישמשו כמסננים. מסנני LC מתייחסים למעגלים המורכבים משילוב של משרנים (L) וקבלים © כדי לחתוך או להעביר פסי תדר ספציפיים של אות חשמלי. קבלים חוסמים זרמי DC אך מעבירים AC ביתר קלות בתדרים גבוהים יותר. לעומת זאת, משרנים מעבירים זרמי DC כפי שהם, אך מעבירים AC פחות בקלות בתדרים גבוהים יותר.

חנק
משרנים משמשים כחנקים. משנק הוא משרן המשמש לחסימת זרמי חילופין בתדר גבוה יותר (AC) תוך העברת זרם ישר (DC) ו-AC בתדר נמוך יותר במעגל.

מהן השיטות היעילות ביותר לבדיקת משרן

מבחן התנגדות
אחת הדרכים הפשוטות ביותר לבדוק משרן היא למדוד את ההתנגדות שלו באמצעות מולטימטר. התנגדות היא ההתנגדות לזרימת זרם חשמלי במוליך. למשרן אידיאלי צריך להיות התנגדות אפסית, אבל במציאות, לכל משרן יש התנגדות פנימית כלשהי בגלל החוט וחומר הליבה. כדי לבצע בדיקת התנגדות, עליך להגדיר את המולטימטר לטווח האוהם הנמוך ביותר ולחבר את הבדיקות למסופי המשרן. הקריאה צריכה להיות נמוכה מאוד, בדרך כלל פחות מ-1 אוהם. אם הקריאה גבוהה מדי או אינסופית, זה אומר שהמשרן פתוח או פגום.

מבחן השראות
דרך נוספת לבדוק משרן היא למדוד את השראות שלו באמצעות מד LCR. השראות היא המאפיין של משרן שקובע כמה שטף מגנטי הוא יכול ליצור עבור זרם נתון. השראות נמדדת בהנרי (H) ותלויה במספר הסיבובים, בשטח החתך ובחומר הליבה של המשרן. כדי לבצע בדיקת השראות, עליך להגדיר את מד ה-LCR למצב השראות ולחבר את הלידים למסופי המשרן. הקריאה צריכה להתאים לערך הנומינלי של המשרן, מודפס בדרך כלל על התווית או גליון הנתונים שלו. אם הקריאה נמוכה מדי או גבוהה מדי, זה אומר שהמשרן קצר או שיש לו סלילה רופפת.

מבחן Q Factor
דרך שלישית לבדוק משרן היא למדוד את גורם ה-Q שלו באמצעות מד LCR או אוסילוסקופ. Q factor הוא פרמטר חסר מימד המציין את האיכות והיעילות של משרן. הוא מוגדר כיחס בין התגובה האינדוקטיבית להתנגדות של המשרן בתדר נתון. גורם Q גבוה יותר פירושו אובדן כוח נמוך יותר ושיא תהודה חד יותר. כדי לבצע בדיקת גורם Q, עליך להפעיל אות זרם חילופין (AC) על המשרן ולמדוד את המתח על פניו. ניתן לחשב את גורם Q על ידי חלוקת התדר ברוחב הפס של שיא המתח. הקריאה צריכה להיות בטווח המקובל עבור היישום המיועד של המשרן.

מבחן ESR
דרך רביעית לבדוק משרן היא למדוד את ההתנגדות הסדרתית המקבילה שלו (ESR) באמצעות מד ESR או אוסילוסקופ. ESR הוא הסכום של כל האלמנטים ההתנגדות במשרן, כולל החוט, הליבה ומפרקי ההלחמה. ESR נמדד באוהם ומשתנה בהתאם לתדר. ESR נמוך יותר פירושו יעילות גבוהה יותר ועליית טמפרטורה נמוכה יותר של המשרן. כדי לבצע בדיקת ESR, עליך להפעיל אות AC בתדר גבוה על המשרן ולמדוד את ירידת המתח על פניו. ניתן לחשב את ה-ESR על ידי חלוקת מפל המתח בזרם. הקריאה צריכה להיות נמוכה ככל האפשר כדי שהמשרן יפעל כראוי.

מבחן טבעת
דרך חמישית לבדיקת משרן היא לבצע בדיקת טבעת באמצעות אוסילוסקופ ומחולל פונקציות. בדיקת טבעת היא שיטה איכותית שיכולה לחשוף את נוכחותם של כל פגמים או אי סדרים במשרן. כדי לבצע בדיקת טבעת, עליך לחבר את המשרן בסדרה עם נגד וקבל ליצירת מעגל תהודה. לאחר מכן, אתה צריך להחיל אות דופק על המעגל ולצפות בצורת הגל על האוסילוסקופ. צורת הגל צריכה להראות דפוס צלצול חלק וסימטרי, ללא עיוותים או קוצים. אם צורת הגל לא תקינה, זה אומר שלמשרן יש כמה תקלות או פגמים שמשפיעים על הביצועים שלו.

כיצד לבחור את משרן הכוח הנכון

קביעת טווח השראות
נקודת התחלה טובה היא קביעת טווח השראות שיפעלו במעגל העניין. הבנת טווח הערכים הניתנים לעבודה היא חיונית מכיוון שההשראות לעתים נדירות קבועה לאורך כל תנאי ההפעלה של המכשיר. עבור משרן ביישום מיתוג, זרם האדוות המותר ותגובת המעבר הרצויה יכתיבו את השראות הנדרשת. ההנחיה הכללית היא לשמור על אדווה ב-30% או פחות מזרם פלט העומס. אם יש להשתמש במשרן ביישום סינון, העכבה שלו חייבת להיות גבוהה מספיק כדי להחליש את תדרי רעש המטרה. כלי עיצוב ומשוואות זמינים באינטרנט כדי לעזור למהנדס לבחור את ערכי השראות המתאימים. השראות ישתנה לעתים קרובות עקב זרם DC, טמפרטורה או רמות כונן AC. יש לקחת בחשבון גורמים אלה כדי לשמור על השראות בטווח היעד.

ה-DCR מפזר חום ומפחית את היעילות
התנגדות הזרם הישר (DCR) של סליל מפזרת חום ומפחיתה את היעילות באותה צורה כמו כל הנגדים עם זרם זורם דרכם ונפילת מתח על פניהם. זה חיוני בקביעת אובדן חימום החוט. לכן, יש צורך לבחור DCR נמוך יותר במידת האפשר מכיוון שהוא יכול למזער את אובדן ההספק של המשרן. לפעמים ביישומי DC/DC DCR משמש כנתיב חישת זרם והסובלנות הופכת חשובה.

זרם רוויה מטעה עבור משרן
דירוג זרם הרוויה מתייחס לכמות זרם DC שהמשרן יכול לתמוך בו לפני שההשראות האפקטיבית שלו יורדת באחוז מוגדר מהנומינלי. זרם הרוויה שפורסם עבור משרן יכול להיות מטעה מאוד. ניתן להגדיר את אחוז הירידה שצוין ל-20% או 30%, תלוי ביצרן. גליונות נתונים לרוב מספקים גרפים המציגים את העקומה של האופן שבו השראות משתנה ביחס לזרם DC. זהו פיסת מידע שימושית הרבה יותר מכיוון שהיא מראה מה קורה לשראות עבור מגוון רחב של זרמי עומס, במקום רק בנקודה אחת הרשומה בגליון הנתונים.

דירוג חום זרם ויעילות
ספקי משרן חשמל מספקים זרם דירוג חום, אך כמו זרם הרוויה, הוא עלול להטעות. פרמטר זה מתאר את זרם ה-DC הנדרש להגדלת הטמפרטורה של המשרן בכמות שצוינה על ידי הספק (בדרך כלל 40 מעלות). גליונות נתונים מניחים מערך בדיקה ספציפי המאפשר כמות גבוהה יחסית של העברת חום מהמשרן דרך המסופים. סביר להניח שדירוג זה ישמש רק כקירוב לחיזוי עליית הטמפרטורה של המשרן. שיטות קירור פסיביות או אקטיביות, רוחב עקבות PCB, זרימת אוויר וקרבה לרכיבים אחרים יכולים להפוך את טמפרטורת המשרן בפועל לשונה לגמרי ממה שזרם דירוג החום עשוי לרמוז. יתר על כן, עבור יישומים עם משרעת אדווה גבוהה, הפסדי AC הנוצרים בגוף הליבה ובפיתולים יתרמו לעליית הטמפרטורה גם כן. בפועל, אם משרן פועל חם באופן בלתי מוסבר עבור זרם עומס מסוים, ייתכן שהמתכנן יצטרך לוודא שיש העברת חום מספקת החוצה דרך המסופים וגוף הליבה, או שפעולת המעגל אינה גורמת להפסדי AC מוגזמים במשרן.

שאלות נפוצות

ש: מהו משרן וכיצד הוא פועל?

ת: משרן, המכונה לעתים קרובות סליל או משנק, הוא רכיב אלקטרוני פסיבי שאוגר אנרגיה בשדה מגנטי כאשר זרם חשמלי מועבר דרכו.

ש: כיצד מזהים משרנים?

ת: משרנים מזוהים על ידי תכונת השראות הייחודית שלהם, שהיא היחס בין המתח לקצב השינוי של הזרם.

ש: מהם המאפיינים של משרן?

ת: משרן מתואר על ידי אופיו הייחודי של השראות, המוגדר כיחס בין המתח לקצב השינוי של הזרם.

ש: מהו משרן סטנדרטי?

ת: משרן סטנדרטי מורכב בדרך כלל מחוט מבודד שנכרך בסליל הממוקם סביב ליבה.

ש: מהי החשיבות של משרנים במעגלים חשמליים?

ת: משרנים חשובים במעגלים חשמליים מכיוון שהם נמנעים משינויים פתאומיים בזרם המשמש. זה יכול להגדיל או להקטין את הקוצים הנוכחיים באופן זמני.

ש: מהם הסוגים השונים של משרנים?

ת: ישנם סוגים רבים של משרנים, הם מגיעים בגורמי צורה שונים, ישנם משרנים בתדר גבוה, משרני קו מתח בתדר נמוך, וכמה משרנים שתוכננו במיוחד עבור יישומי ניתוק וסינונים.

ש: מהם היישומים של משרנים בשידור חשמלי?

ת: למשרנים יש יישומים רבים בתמסורת חשמלית. משרנים משמשים במעגלי כוונון המשמשים לבחירת התדר הרצוי.

ש: מה ההבדל בין משרן למשרן כוח?

ת: משרנים מציעים בדרך כלל קרינה מגנטית נמוכה עבור סביבות רעש נמוכות על ידי אחסון אנרגיה בשדה המגנטי שלו. במעגל, משרני כוח פועלים כהתקנים אוגרי אנרגיה.

ש: כיצד לבחור משרן כוח?

ת: שלב 1: קביעת ערך השראות.
שלב 2: קביעת זרם הרוויה של המשרן.
שלב 3: קביעת התנגדות DC של משרן.
שלב 4: בחר סוג משרן.
שלב 5: בחר חומר ליבה מתאים.
שלב 6: שקול בעיות תרמיות.

ש: מה עושה משרן?

ת: משרן מוגדר כרכיב פסיבי המשמש ברוב המעגלים החשמליים לאגירת אנרגיה בצורה של אנרגיה מגנטית כאשר זרם חשמלי זורם דרכו. זה ידוע גם בתור סליל, חנק או כור. זהו רכיב חשמלי דו-טרמינלי המאופיין בהשראות שלו.

ש: כיצד לחשב כוח משרן?

ת: כדי להעריך את יכולת ההספק, חשב Irms2 × DCR. אם נניח שה-DCR הנומינלי הוא 80% מה-DCR המקסימלי שצוין, החישוב הוא: (0.48 A)2 × (0.8 × 1.2 אוהם)=0.221 W=221 mW. לכן, כ-221 mW של הספק גורם לטמפרטורה של משרן זה לעלות ~15 מעלות.

ש: מה המטרה של משרן כוח?

ת: בספקי כוח, תפקידו של משרן הוא למנוע שינויים פתאומיים בזרם בשימוש. עבודה לצד קבל, משרן מונע שינויים פתאומיים במתח המוצא והזרם של ספק הכוח. בסך הכל, מדובר ברכיבים פשוטים מאוד הממלאים תפקיד קריטי באלקטרוניקה.

ש: למה להשתמש במשרן במקום בקבל?

ת: משרנים חוסכים זרם על ידי אגירת אנרגיה בשדה מגנטי, ואילו קבלים משמרים מתח על ידי אחסון אנרגיה בשדה חשמלי.

ש: איך בודקים משרן כוח?

ת: אחת הדרכים הפשוטות ביותר לבדוק משרן היא למדוד את ההתנגדות שלו באמצעות מולטימטר. התנגדות היא ההתנגדות לזרימת זרם חשמלי במוליך. למשרן אידיאלי צריך להיות התנגדות אפסית, אבל במציאות, לכל משרן יש התנגדות פנימית כלשהי בגלל החוט וחומר הליבה.

ש: האם משרן מאפשר AC או DC?

ת: ניתן להשתמש בנגדים גם במעגלי AC וגם במעגלי DC ואילו במשרנים ניתן להשתמש רק במעגל DC.

ש: מה המטרה הכללית של משרן?

ת: משרנים לשימוש כללי, כוללים יציבות השראות גבוהה. מלבד מוצרים סטנדרטיים והצעת דוגמאות, יואן דין מקבל גם שירותים מותאמים אישית כדי לענות על צרכי הלקוחות השונים.

ש: כיצד לחשב את הספק של משרן?

ש: איך משתמשים במשרן כוח?

ת: חיוני לציין ערכי השראות מתאימים על ידי התחשבות בגורמים כגון זרם אדווה
Key PointUse במצב לא רציף ישפיע על יציבות אספקת החשמל.
נקודת מפתח בחר את ערך השראות כך שזרם האדוות יהפוך ל-20-30% מהזרם המדורג.

ש: האם למשרני כוח יש קוטביות?

ת: למשרן יש כיוון מתפתל (קוטביות), והסימון ממוקם כך שניתן לאשר את הקוטביות מהמראה החיצוני שלו. בהתאם לתנאי השימוש, הקוטביות של המשרן יכולה להשפיע על מאפייני המשרן.

ש: מהו ההספק המרבי של המשרן?

ת: כדי לקבוע כמה כוח יכול משרן להתמודד לפני שריפה, קח את דירוג הזרם כפול המתח בשימוש במעגל. כדי לקבוע אובדן הספק מהתנגדות במשרן, קח את ההתנגדות DC (DCR) והשתמש בו בנוסחת P=I^2*R כדי לקבוע אם יש הפסד משמעותי.

אנחנו יצרנים וספקים מקצועיים של משרן כוח בסין. אם אתה הולך לקנות משרן חשמל באיכות גבוהה במחיר תחרותי, מוזמן לקבל מדגם חינם מהמפעל שלנו. כמו כן, ניתן לקבל שירות מותאם אישית.
