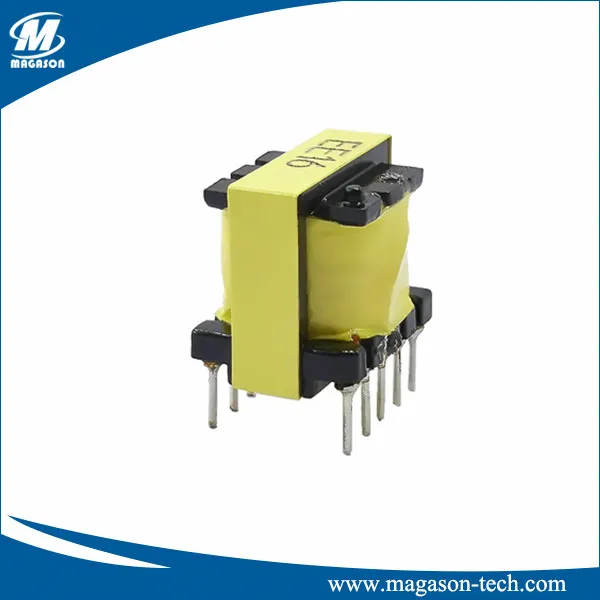

Flyback Transformer כולל מספר יתרונות ברורים בשימוש בעיצובים הדורשים פחות מ-200 וואט. הם פועלים על ידי חזרה על שניים או שלושה מחזורי שלבים, המורכבים משלב טעינה, שלב פריקה ומצב סרק לאחר פריקה עבור יישומים מסוימים.
סדרת Flyback Transformer EE16 משמשת לשיתוף פעולה עם מעגלים של תאורת LED אחורית. זה יכול להמיר את מתח ה-DC למתח הדרוש על ידי טכנולוגיית בקרת PWM דרך לולאה מוגדרת, כדי להניע מעגל עמעום ולהתאים את בהירות תאורת LED אחורית. SANHE-16-080 נמצא בשימוש נרחב בתחומים רבים בגלל עקרון המעגל הפשוט והמעשי שלה.
תכונות:
- טמפרטורת סביבה פחות או שווה ל-50 מעלות
- מתח מוחזר ראשי=90 עד 120V
- חוזק דיאלקטרי גדול או שווה ל-3750Vac
- מרחקי זחילה גדולים או שווה ל-6 מ"מ
- הבנייה תואמת את CEI950, CEI335, CEI61558 עבור בידוד מחוזק
- משניים עשויים להיות מחוברים בסדרה
- ניתן לספק כוח פלט עם כל שילוב של משניים בתוך מגבלות הזרם המקסימליות
- בעל חדירות גבוהה, צפיפות שטף רוויה גבוהה ואובדן נמוך. במיוחד בערך ב-100 מעלות אובדן הכוח יורד למטה
- עבור שנאי נהג, שנאי ראשי ומנקה החלקה
- לשימוש כללי
שימושים:
1. ממיר כוח שנאים ומשנקים
2. שנאי דופק, שנאי הנעה, משנקים, משרנים ומסננים לציוד תקשורת וכו'.
בַּקָשָׁה
1. מכשיר טלוויזיה, מקליט ציוד תדר קול, תצוגה-סקופ, ציוד כתיבה, כוח תקשורת, מד, כלי אור לחיסכון באנרגיה, כוח קוביות דגם.
2. ספק כוח LED, מטען לטלפון סלולרי, מתאם מתח, מצלמה דיגיטלית, שנאי כונן, משרן PFC, משרן תהודה, שנאי עזר, ממיר DC-DC, מטען אספקת חשמל כף יד מיתוג וכו'.
מאפיינים
- לשנאי Flyback יש הפסד נמוך, יעילות גבוהה, חום נמוך, רעש נמוך, גודל קטן
- הסתגלו לסביבות קיצוניות שונות
| מאפיינים חשמליים | |||||||
| יציאות EE16-2 בגודל: 5&12V- Transformer Flyback | |||||||
| מספר חלק | כוח פלט מקסימום | פיתולים | |||||
| סיכות | סיבובים | מֶתַח | מקסימום נוכחי | השראות (±10%) | |||
| T74015 | 12W | פרי | 4-6 | 120 | 110(VOR) | 0.5 שיא | 1800uH |
| Aux | 2-1 | 14 | 12VDC | 0.2Adc | |||
| S1 | 9-10 | 6 | 5VDC | 1.5Adc | |||
| S2 | 8-10 | 17 | 15VDC | 0.6Adc | |||
| S3 | 7-10 | 27 | 24VDC | 0.4Adc | |||
