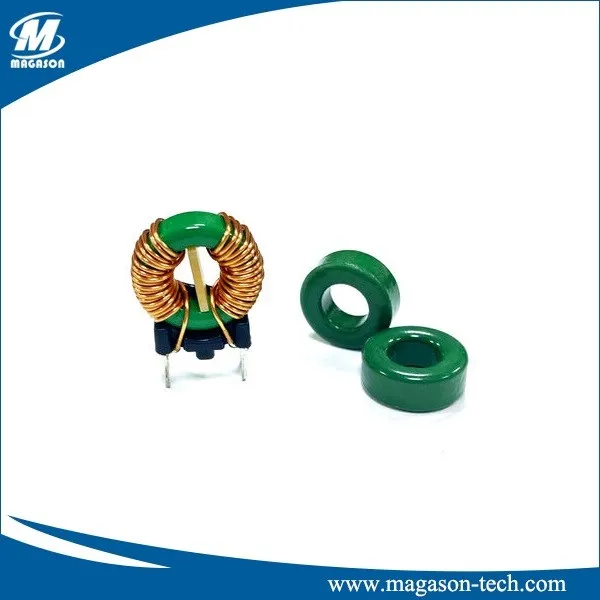

טבעות פריט הן תרכובות קרמיקה המציגות תכונות מגנטיות. החומרים הם בדרך כלל קרמיקה של תחמוצת מתכת המורכבת מתחמוצות של ברזל, אבץ ניקל או מנגן-אבץ. ליבות טבעת פריט הן חתיכות פריט בצורת דגנית או בצורת גליל.
מטרת טבעות פריט היא לדכא רעש שנמצא במעגל ללא הארקה. ליבות טבעת פריט מדכאות לא רק הפרעות, אלא גם רעש, מפקר והפרעות אחרות בתדר גבוה מקווי מתח אספקה, קווי אות נתונים ומטוסי קרקע. ליבות טבעת הפריט משמשות לרוב בלוחות מעגלים לבקרת תנודה טפילית, צימוד RF ופירוק אספקת חשמל.
יתרונות ליבות טבעת פריט
- מספק עמידות גבוהה ויעילות מגנטית לשדות מגנטיים חיצוניים.
- חתכי הרוחב האחידים שלהם, משקל קל וגודל קטן מפחיתים את השטח הכבוש על לוח המעגל.
- הצורה הטורואידית של ליבות טבעת הפריט גורמת לשטף המגנטי לברוח בקלות, ובכך להפחית את הסיכוי לקרינה.
- ידידותי לסביבה.
- העכבה הנמוכה מגדילה את היעילות כמו גם את הביצועים החשמליים של המערכת או המעגל בו משתמשים ליבות טבעת פריט.
| סוג ליבות | מידות (מ"מ) | פרמטר יעיל | ערך אל | ||||||||
| D1 | D2 | H | Ae (m㎡) | Le (mm) | Ve (mm³) | P3 | H6K | H8K | H10K | משקל (g) | |
| T2.54x1.27x1.27 | 2.54±0.2 | 1.27±0.15 | 1.27±0.15 | 0.075 | 5.531 | 4.268 | 440±20％ | 880±20％ | 1320±20％ | 1761±20％ | 0.03 |
|
T3.05x1.27x1.27 |
3.05±0.25 | 1.27±0.15 | 1.27±0.15 | 1.037 | 5.99 | 6.211 | 570±20％ | 1112±20％ | 1668±20％ | 2224±20％ | 0.04 |
| T3.5x1.78x1.78 | 3.50±0.25 | 1.78±0.20 | 1.78±0.20 | 1.433 | 7.62 | 10.919 | 570±20％ | 1168±20％ | 1752±20％ | 2336±20％ | 0.05 |
| T3.94x2.24x1.27 | 3.94±0.3 | 2.24±0.2 | 1.27±0.15 | 1.052 | 9.196 | 9.677 | 360±20％ | 739±20％ | 1078±20％ | 1438±20％ | 0.05 |
| T4x2x1 | 4.0±0.3 | 2.0±0.2 | 1.0±0.1 | 1.0 | 9.06 | 9.06 | 330±20％ | 690±20％ | 970±20％ | 1400±20％ | 0.06 |
| T5x3x2 | 5.0±0.3 | 3.0±0.3 | 2.0±0.2 | 2.0 | 12.3 | 24.6 | 470±20％ | 1000±20％ | 1400±20％ | 2000±20％ | 0.14 |
| T6x3x2 | 6.0±0.3 | 3.0±0.3 | 2.0±0.2 | 3.0 | 14.1 | 42.4 | 660±20％ | 1400±20％ | 1950±20％ | 2800±20％ | 0.21 |
| T8x4x3 | 8.0±0.3 | 4.0±0.3 | 3.0±0.2 | 4.5 | 20.4 | 91.9 | 1030±20％ | 2070±20％ | 2910±20％ | 4150±20％ | 0.56 |
| T9x5x3 | 9.0±0.3 | 5.0±0.3 | 3.0±0.2 | 6.1 | 22.0 | 134 | 850±20％ | 1800±20％ | 2500±20％ | 3500±20％ | 0.60 |
| T10x6x3 | 10.0±0.3 | 6.0±0.3 | 3.0±0.2 | 6.1 | 25.1 | 153 | 740±20％ | 1550±20％ | 2150±20％ | 3050±20％ | 0.90 |
