RFI EMI Cable Clip Core הוא פתרון יעיל ונוח ביותר לתאימות אלקטרומגנטית, שתוכנן במיוחד לדיכוי הפרעות בכבלים אלקטרוניים שונים. רכיב זה משתמש בחומר פריט בעל חדירות- גבוהה כליבה וכולל תפס חדשני-בעיצוב להתקנה מהירה, המשפר משמעותית את ביצועי ה-EMC הקיימים של המערכת מבלי לשנות את ביצועי ה-EMC הקיימים.
ליבת כבל RFI EMI טיפוסית מורכבת ממעטפת מיגון מתכת וליבה מרוכבת אבקה מגנטית, המציעה גם אובדן תדר גבוה- וגם מאפיינים של אובדן ליבה נמוך. הוא מתאים לדיכוי הפרעות בטווח תדרים רחב (כגון 10MHz עד 1GHz ומעלה). על ידי בחירת חומרי ליבה וגדלים שונים, RFI EMI Cable Clip Core יכול לכסות את צרכי דיכוי הרעשים בתדרים-נמוכים עד-גבוהים תוך שמירה על ביצועים חזקים, עמידים ועמידים לדהייה-.
RFI EMI Cable Clip Core הוא רכיב פונקציונלי שנועד לדכא הפרעות בתדר רדיו (RFI) והפרעות אלקטרומגנטיות (EMI) בכבלי ציוד אלקטרוני. ניתן להתקין במהירות את מבנה הקליפס שלו- ביציאת הכבלים הקיימים (כגון כבלי חשמל וכבלי נתונים), ולהגדיל את עכבת הדיכוי התדר{3} הגבוהה-. הוא נמצא בשימוש נרחב בתקשורת, מחשבים, אלקטרוניקה לרכב, בקרה תעשייתית ותחומים אחרים עם דרישות EMC גבוהות.
מאפיינים:
עשוי ממעטפת פלסטיק איכותית- וחומר פריט ליבת ניקל, ניתן להתקין אותו בחוזקה על הכבל ויש לו חיי שירות ארוכים מאוד;
קל להתקנה ולשימוש. קליפ חדשני-על המבנה, ניתן להתקין אותו ולהשתמש בו במהירות מבלי לחתוך את הכבל. תואם לכבלים בקוטר של בין 3 מ"מ ל-15 מ"מ, כולל כבלי חשמל, קווי נתונים וכבלי תקשורת וכו';
מבנה מרוכב המשלב ליבת פריט ושכבת מיגון מתכת כדי לדכא הפרעות בתדר- גבוה ממכשירי חשמל ביתיים ואלקטרוניקה, מפחית ביעילות את EMI RFI ומשפר את שלמות האות.
מתאים לכבלי מתח AC, כבלי USB, חוטי עכבר/מקלדת, קווי אוזניות, כבלי וידאו/שמע וקווי נתונים, המספקים מיגון EMI וסינון פולסי רעש-גבוהים.
גיליון נתונים
מִפרָט

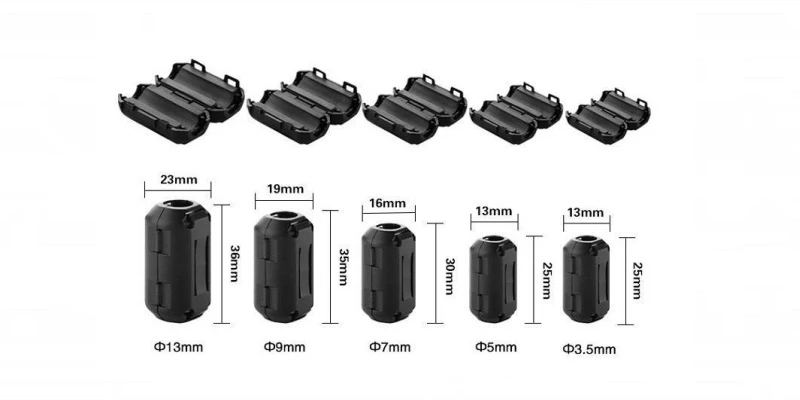

| קוטר חור (מ"מ) | גודל (אורך*רוחב מ"מ) | משקל (ג) |
| 3.5 | 13*25 | 8 |
| 5 | 13*25 | 8 |
| 7 | 16*30 | 12 |
| 9 | 19*35 | 20 |
| 13 | 23*36 | 28 |
מדריך התקנה:
1.פתח את חיבור הקליפ.
2. הנח את הכבל בתוך חריץ ליבת הפריט.
3. אבטח את הקליפ כדי להפעיל דיכוי הפרעות.
